新款DS-3(ET300C)电动手术床由头板、背板、腰板、臀板、腿板等部件组成，详见图1。

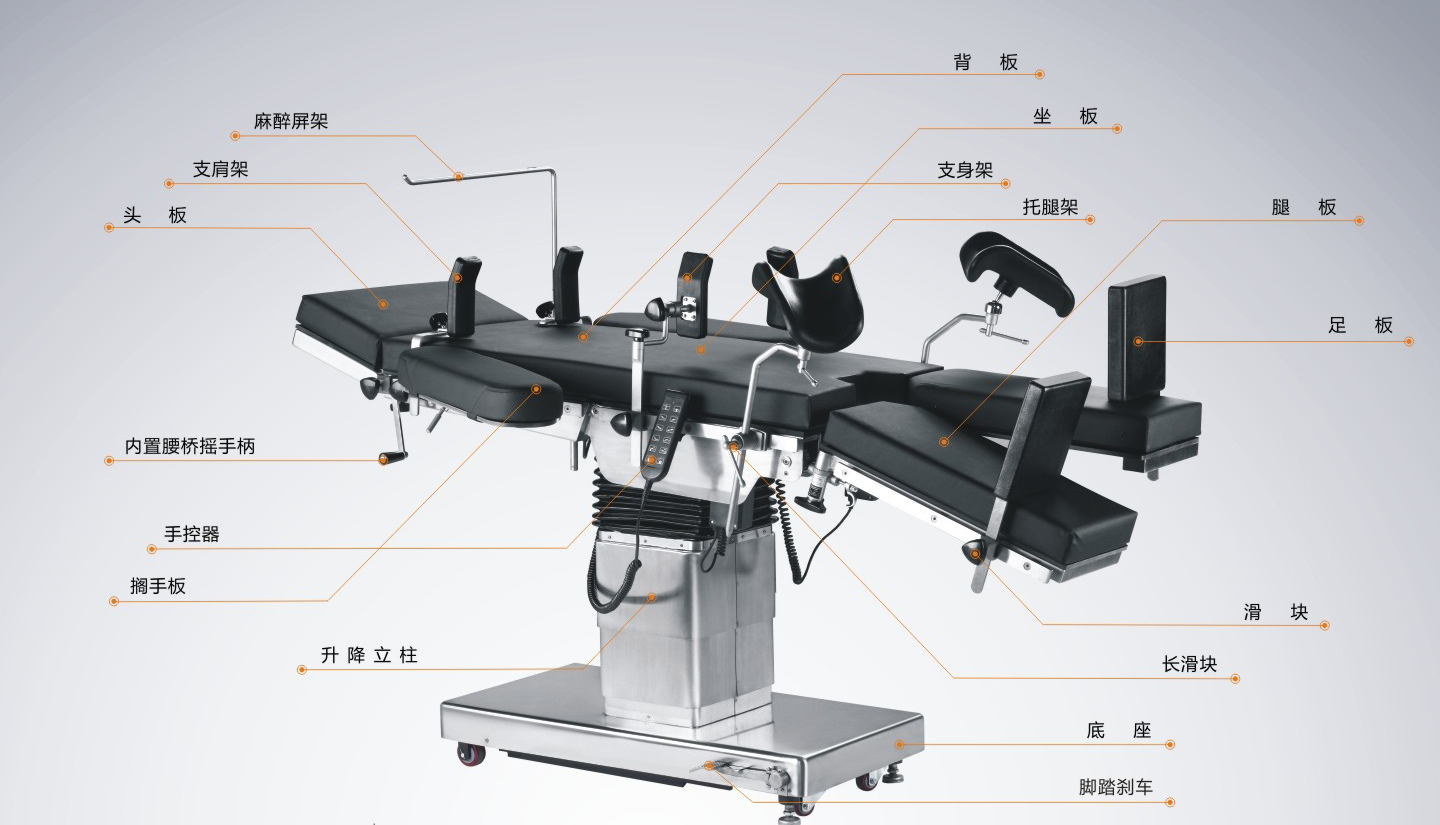

图1 ET300C电动手术台外形结构示意图
1.2.2特点
a) 手术台台面升降高度在规定的范围内（见表1），可以任意调节，有利于医护人员操作使用。
b) 手术台台面和台垫用框架结构固定，使用时台垫不会移动，同时台面的台垫可以拆卸，便于清洗消毒。
2使用说明
2.1 一般内容
2.1.1基本尺寸
手术台的基本尺寸见表1。
表1 基本尺寸 单位：mm
基本
尺寸
型号 |
台面长度 |
台面宽度 |
台面最低高度 |
台面升降行程 |
|
L |
B |
h min |
s |
|
ET300C |
≥2000 |
550±20 |
700±50 |
≥290 |
2.1.2安全工作负载
本手术台安全工作负载为135kg，以保证手术台的安全操作。
3.1 主要技术参数
3.1.1手术台的主要技术参数见表2。

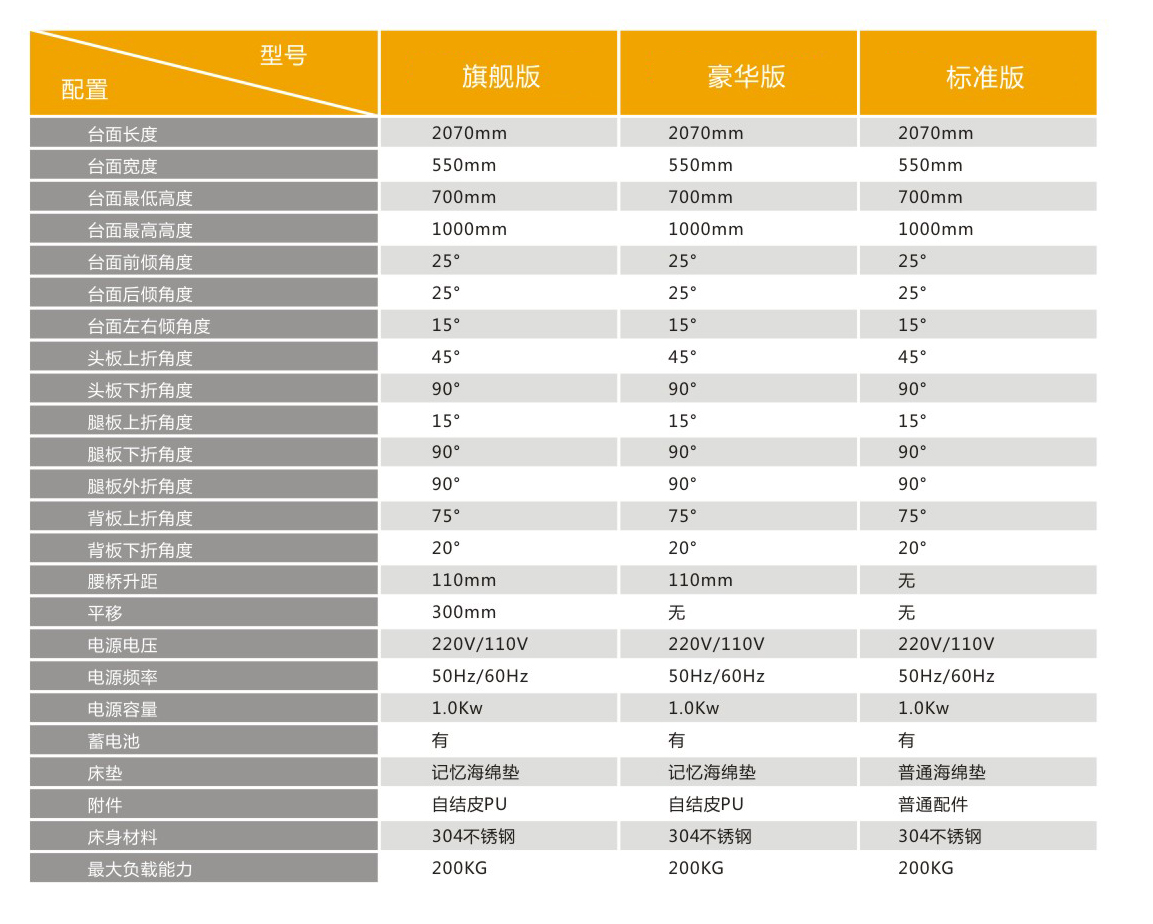

表2 主要技术参数
基本参数 型号
动作项目 |
ET300C |
|
台面前后倾最大角度 |
前倾 |
≥22° |
|
后倾 |
≥22° |
|
台面左右倾最大角度 |
≥15° |
|
头板折转角度 |
上折 |
≥45° |
|
下折 |
≥80°，可拆卸 |
|
背板折转角度 |
上折 |
≥75° |
|
下折 |
≥20° |
|
腿板折转角度 |
下折 |
≥85°，可拆卸 |
|
外折 |
≥90° |
|
上折 |
≥15° |
|
腰板上升高度 |
≥120mm |
|
台面纵向水平移动 |
≥290mm |
|
